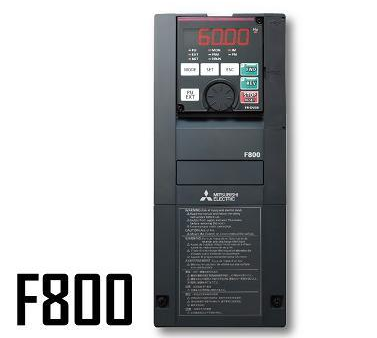

- FR-F840-00126-2-60/FR-F840-5.5K三菱官方变频器
- 编号：FR-F840-00126-2-60
- 类别：三菱通用变频器FR-F800系列
- 评价：( 0 ) 条
- 点击：14427
产品介绍
三菱变频器FR-F840-00126-2-60/FR-F840-5.5K替代FR-F740-5.5K-CHT技术功能更强大，海蓝机电为您提供专业三菱变频器选型、三菱变频器报价和现场技术支持，海蓝机电拥有优秀的技术团队，承接三菱plc编程等技术项目，服务热线：400-8819-130、0755-88356415。
三菱变频器FR-F840-00126-2-60/FR-F840-5.5K型号说明：
| 三菱变频器型号说明 |
|
|||||
| FR-F8 | 4 | 0 | - | 00126 | -2 | -60 |
| ① | ② | ③ | ④ | ⑤ |
|
|
|
|
|
|||||
| ①系列 | FREQROL-F800系列 | |||||
| ②电压等级 | 2：200V级 | |||||
| 4：400V级 | ||||||
| ③结构/功能 | 0：标准构造产品 | |||||
| 2：整流器分离器 | ||||||
| ④容量*2 | 容量：00023-06830；内容：SLD变频器额定电流 | |||||
| ⑤类型*1 | -1：FM | |||||
| -2：CA | ||||||
| ⑥电路板涂层/导体镀层 | 无符号： | 无电路板涂层，无导体镀层 | ||||
| -60 | 有电路板涂层，无导体镀层 | |||||
|
-06 |
有电路板涂层，有导体镀层 | |||||
| *1：根据类型不同规格不同，主要的差异如下所示 | ||||||
| 类型 | 电机出力 | 初始设定 | ||||
| 内置EMC滤波器 | 控制逻辑 | 额定频率 | Pr.19基准频率电压 | Pr.570多重额定选择 | ||
|
FM (搭载端子FM产品) |
端子FM（脉冲列输出） 端子AM（模拟电压输了（DC0~±10Vs）） |
OFF | 漏型逻辑 | 60Hz |
9999 (与电源电压相同) |
1 （LD额定） |
|
CA (搭载端子CA产品） |
端子CA(模拟电流输出（0~20ma）) 端子AM（模拟电压输出（DC0~±10）） |
ON | 源型逻辑 | 50Hz |
8888 （电源电压的95%） |
0（SLD额定） |
| *2：另提供以额定功率（ND额定）表示的型号（-1） | ||||||
三菱变频器FR-F840-5.5K基本参数：
注释：
型号：FR-F840-5.5K
适用电机容量（KW）*1
SLD
5.5
LD
5.5
输出
额定容量（KVA）*2
SLD
10
LD
8.8
额定电流（A）
SLD
12.6
LD
11.5
过载能力*3
SLD
110%60s、120%3s(反时限特性)周围温度40℃
LD
120%60s、150%3s，(反时限特性)周围温度50℃
额定电压*4
三相380~500V
电源
额定输入交流电压·频率
三相380~500V 50Hz/60Hz
交流电压允许波动范围
323-550V 50Hz/60Hz
允许频率波动范围
±5%
额定输入电流（A）*5
SLD
16.4
LD
15.1
电源设备容量（KVA）*6
SLD
12
LD
12
保护结构（JEM 1030）*7
封闭型（IP20）
冷却方式
强制风冷
大约重量（Kg）
3
尺寸大小（WxHxD [mm]）
150x260x140
*1：表示适用电机容量是使用三菱标准4极电机时的最大适用容量。
*2：额定输出容量是指输出电压为440V时。
*3：过负荷电流额定的%值表示与变频器的额定输出电流之比的比率值反复使用时必须等待变频器和电机降到100负荷的温度以下。
*4：最大输出电压不能大于电源电压。在设定范围内可以更改最大输出电压。但是变频器输出侧电压的峰值为电源电压的√2倍左右。
*5：额定输入电流是指额定输出电流时的值。额定输入电流随着电源阻抗（包括输入电抗器和电线）的值而变化。
*6：电源容量是额定输出电流时的值。电源容量随着电源侧的阻抗（包括办公设备电抗器和电线）的值布景变化。
*7：FR-DU08:IP40(除了PU接口部分)
*8：超过480V时，必须设定Pr.977输入电压模式选择。
