三菱变频器FR-F840-00170-2-60/FR-F840-7.5K三菱变频器7.5KW实价保修一年3相380V50Hz，海蓝机电为您提供专业三菱变频器选型、三菱变频器报价和现场技术支持，海蓝机电拥有优秀的技术团队，承接三菱plc编程等技术项目，服务热线：400-8819-130、0755-88356415。

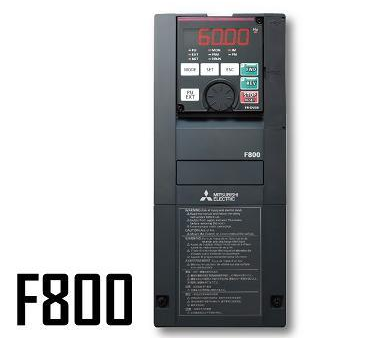

风机和水泵变频器FREQROL-F800系列三相400V

三菱变频器FR-F840-7.5K规格参数：

【变频器（ND）额定容量】： 7.5KW

【适用电机容量（kW）】

    SLD：7.5

    LD：7.5

【输出 额定容量（kVA）】：

    SLD：13

    LD：12

【额定电流（A）】

    SLD：17

    LD：16

【过载电流额定值】

    SLD：110％60秒，120％3秒（反时限特性）环境温度40°C

    LD：120％60秒，150％3秒（反时限特性）环境温度50°C

【电压】：3相380至500V

【电源电压等级】：三相400V级

【额定输入交流电压·频率】：3相380至500V50Hz /60Hz

【交流电压允许变化】：323至550V50Hz/60 Hz

【频率容差变化】：±5%

【电源设备容量（KVA）】：

    SLD：17

    LD：17

【保护结构（JEM 1030）】： 封闭式（IP20）

【冷却方法】：强制风冷

【大约质量（kg）】：6.3

三菱变频器FR-F840-7.5K控制规范

【控制方式】：Soft-PWM控制/高载波频率PWM控制（V / F控制（如最佳励磁控制），高级磁通矢量控制（先进的最佳励磁控制等），可选择PM电机控制）

【输出频率范围】：0.2〜590Hz（高级磁通矢量控制的上限频率，PM电机控制的频率为400Hz）

【频率设置分辨率】

    模拟输入：0.015Hz / 60Hz的（终端2,4：0〜10V / 12bit），0.03Hz / 60Hz的（终端2,4：0〜5V / 11bit，0〜20mA的/ 11bit左右，终端1：0〜±10V / 12bit） ，0.06Hz / 60Hz（端子1：0至±5V / 11bit）

    数字输入：0.01Hz

【频率准确度】：

    模拟输入：在最大输出频率的±0.2％范围内（25°C±10°C）

    数字输入：设定输出频率的0.01％以内

【电压/频率特性】：基本频率0至590 Hz可选设置恒定转矩·减小转矩模式，V / F 5点可调节可选

【起动转矩】：

    感应电机：120％0.5 Hz（控制高级磁通矢量时）

    IPM电机：50％

【转矩提升】：手动转矩提升

【加速/减速时间设置】：0〜3600 s（加减速时可单独设定）线形，S形加减速模式，齿隙计数器加减速可选

【直流制动】：工作频率（0至120 Hz），工作时间（0至10s），工作电压（0至30％）变量

【失速预防操作水平】：失速防止动作水平动作范围（SLD等级：0〜120％，LD等级：0〜150％），可选（V / F控制，高级磁通矢量控制）

三菱变频器FR-8740-7.5K操作规范

【驾驶功能/运行功能】：上限频率，下限频率，多速运行，减速动作模式，热保护器，直流制动，启动频率，JOG运转，输出停止（MRS），失速防止，避免再生，加强激励减速时，直流电源，频率跳跃，转显示，瞬间停电重启，商用开关序列，远程设置，重试功能，载波频率选择，高响应电流限制，正逆止，操作模式选择，滑差补偿，速度平滑控制，横动，自动调谐，应用马达选择， RS-485通信，PID控制，PID预充电功能时，冷却风扇动作选择，停止选择（减速停止/自由运行），停电减速停止功能，序列功能，吊装，维护定时器，电流平均值监视器，多级，测试操作，控制电路的24 V电源输入，安全停止功能，自供电管理，BACnet卡车信任，PID增益调节，清洁，负载特性记忆，紧急驱动

【频率设定信号】

    模拟量输入端子的数量：3点

    模拟输入端子规格：端子2和4：0~10 V，0~5 V，4~20 mA（0至20 mA）可选端子1：-10~+10 V，-5~+5 V可选

    数字输入：通过M拨号在操作面板上输入参数单位。 BCD4位或16位二进制（当使用选件FR-A 8 AX时）

【开始信号】：独立正转/反转，启动信号自保持输入（3线输入）可选

【输入信号】：

    终端点数（接点输入）：12点

    脉冲序列输入：100 kpps

    输入端子可选信号：低速运转指令，中速运转指令，高速运转指令，第2功能选择，端子4输入选择，JOG运转选择，输出停止，自起动保持选择，正转指令，反转指令，变频器复位。 输入信号可以改变189（输入端子功能选择）。

【输出信号】：

    输出终端（集电极开路输出）点数：5点

    输出端子数量（继电器输出）：2点

   在变频器运行过程中，频率到达，瞬间停电/欠压，过载报警，输出频率检测，Pr.190至Pr.196（输出端子功能选择）异常可以改变输出信号。 变频器报警代码可以从集电极开路输出（4bit）

    输出端子可选信号（安装选件时）：——

    显示终端输出端子的数量：2点

    显示仪表输出端子规格：最大2.4 kHz：1点最大DC 20 mA：1点<电压输出（通用）>最大DC 10 V：1点

    脉冲输出：50 kpps

    显示仪表输出端子可选信号： Pr.54 FM / CA引脚功能选择允许您更改显示器。 <电压输出>监视器可以通过Pr.158 AM端子功能选择进行更改。

三菱变频器FR-F840-7.5K显示

【操作面板】

    操作条件：输出频率，输出电流，输出电压，频率设定值。 Pr.52操作面板主监视器可以通过主监视器选择进行更改。

    内容异常：显示保护功能运行过程中的异常内容，记录异常内容8次，保护功能运行前的输出电压，电流，频率，累计通电时间，年，月，日，时间

三菱变频器FR-F840-7.5K保护/报警功能：

<保护功能>

加速过电流断路，恒速过电流中断，减速/停止在过电流截止，在再生过电压截止加速度，再生过电压闭锁期间是恒定的速度，在再生过电压跳闸减速/停止，变频器过载切断期间（电子热），电机过载切断（电子热），散热片过热，瞬间停电，欠压，输入相位，通过失速防止停止时，失去检测，上限值的故障检测，限制故障检测，输出侧接地故障的过电流，输出相位，外部热操作中，PTC热敏电阻器的操作，选择异常，通信选项异常，所述参数存储装置异常时，PU遗漏，重试次数过量，CPU异常，操作面板电源短路/ RS-485终端电源短路，DC24V电源异常时，输出电流检测值异常，则冲击电流抑制电路的故障，通信错误（体），模拟输入错误，USB通信错误，安全电路故障，超速时，4毫安输入损失异常，PID预充电异常，PID信号误差，内部电路的故障，一个序列的功能的用户定义的异常

<报警功能>

风扇故障，失速防止（过电流），失速防止（过电压），电子热预报警，PU停止，参数副本，安全停止，维持时间1〜3个，USB主机异常，操作面板锁，密码设置，参数写入错误，拷贝操作错误，在24V外接电源运行时，负载断线报警，紧急驱动器运行

三菱变频器FR-F840-7.5K使用环境

【环境温度】：-10°C至+ 50°C（无冷冻）（LD额定），-10°C至+ 40°C（无冷冻）（SLD额定）

【环境湿度】：95％RH或更低（无冷凝）（带基材涂层），90％RH或更低（无冷凝）（无基材涂层）

【存储温度】：-20°C至+ 65°C

【气氛】： 室内（无腐蚀性气体，易燃气体，油雾，灰尘）

【高度/振动】： 海平面在1000m以下・5.9m/s²以下、10～55Hz（X、Y、Z各方向）

【通信】：RS-485,CC-Link,CC-Link IE Field,DeviceNet,PROFIBUS-DPV0,FL-net remote I/O,Modbus RTU,BACNET MS/TP
